Visión general

La trituradora cónica hidráulica multicilíndrica es una trituradora cónica equipada con múltiples cilindros hidráulicos. Está desarrollada en base a la trituradora cónica de resorte. Utiliza la potencia del sistema hidráulico y el principio de trituración de la trituradora cónica para triturar materiales de manera eficiente. Es un equipo de trituración eficiente y estable, utilizado principalmente para trituración media y fina de minerales.

  • Trituradora de cono HPC
  • Trituradora de cono HPC

Ventajas de la trituradora de mandíbulas

Por lo tanto, se ha utilizado ampliamente en campos como la producción de áridos, el reciclaje de materiales de construcción y las operaciones mineras.

Principio de funcionamiento

El proceso de funcionamiento completo de la trituradora cónica hidráulica multicilíndrica HPC consiste en que el motor impulsa la rotación del eje de transmisión mediante una polea y correas trapezoidales, y luego el eje de transmisión impulsa la rotación del manguito excéntrico alrededor del eje principal a través del engranaje cónico espiral, apretando o comprimiendo los materiales de forma continua.

El material se tritura desde todas las direcciones, se tritura y se muele según su propio grano, lo que forma los agregados de construcción de alta resistencia a la compresión. Los materiales son lo suficientemente pequeños como para caer a través de la abertura estrecha en la parte inferior de la trituradora. El tamaño y la reducción finales están determinados por la configuración del lado cerrado o el espacio entre los dos elementos trituradores en el punto más bajo.

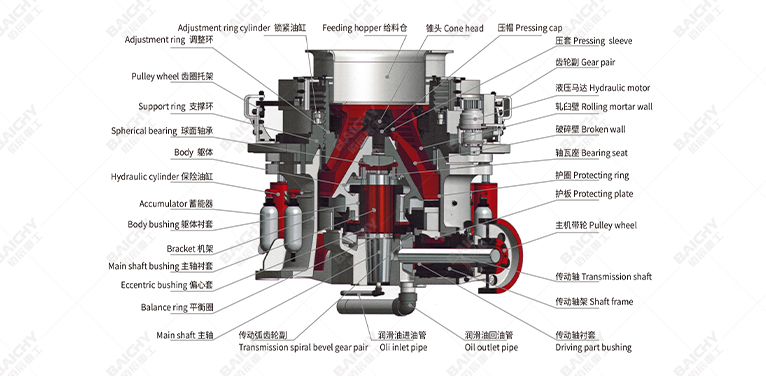

Trituradora de cono HPC Principio de funcionamiento
  • Reasonable Structure

  • Smooth Operation

  • Smooth Operation
  • Higher bearing capacity

Especificación

Modelo Tipo de cavidad Tipo estándar Tipo de cabezal corto Capacidad
(t/h)
Potencia del motor
(kw)
Alimentación máxima
Tamaño (mm)
Tamaño de ajuste de salida
(mm)
Alimentación máxima
Tamaño (mm)
Tamaño de ajuste de salida
(mm)
HP200 Grueso 185 19 76 10 145-250 132-200
Medio 125 17 54 6 135-235
Fino 95 13 23 6 115-220
Ultrafino 75 10 10 5 90-190
HP300 Grueso 210 20 75 10 190-380 180-250
Medio 150 15 50 8 175-320
Fino 105 10 20 6 145-280
Ultrafino 80 10 20 6 110-240
HP400 Grueso 250 25 90 10 285-560 280-355
Medio 195 20 50 8 250-490
Fino 110 14 40 6 180-345
Ultrafino 90 10 30 6 135-320
HP500 Grueso 285 25 90 13 400-790 355-450
Medio 200 10 55 10 335-610
Fino 133 16 40 8 280-460
Ultrafino 95 13 35 6 180-435
*El resultado variará según los diferentes materiales, el tamaño de las partículas de alimentación y otros factores.
